El enfriador de circuito cerrado con intercambiador de calor de placas, es la solución ideal para procesos industriales que requieren enfriamiento eficiente sin exponer el circuito del cliente a los problemas propios de una torre de enfriamiento abierta.
Al separar hidráulicamente el proceso mediante un intercambiador de placas, el sistema protege equipos críticos frente a incrustaciones, corrosión, contaminación biológica y ensuciamiento, prolongando la vida útil de intercambiadores, moldes, compresores y maquinaria sensible. Este diseño es especialmente recomendable para procesos que demandan agua limpia, controlada y estable, así como para aplicaciones con altas temperaturas de proceso, que normalmente dañarían o deformarían el relleno evaporativo de las torres convencionales, generalmente fabricado en PVC u otros materiales plásticos. Frente a una torre abierta conectada directamente al proceso, el sistema reduce drásticamente costos de mantenimiento, consumo de químicos, riesgo de fallas y tiempos de indisponibilidad, manteniendo al mismo tiempo las ventajas energéticas del enfriamiento evaporativo.

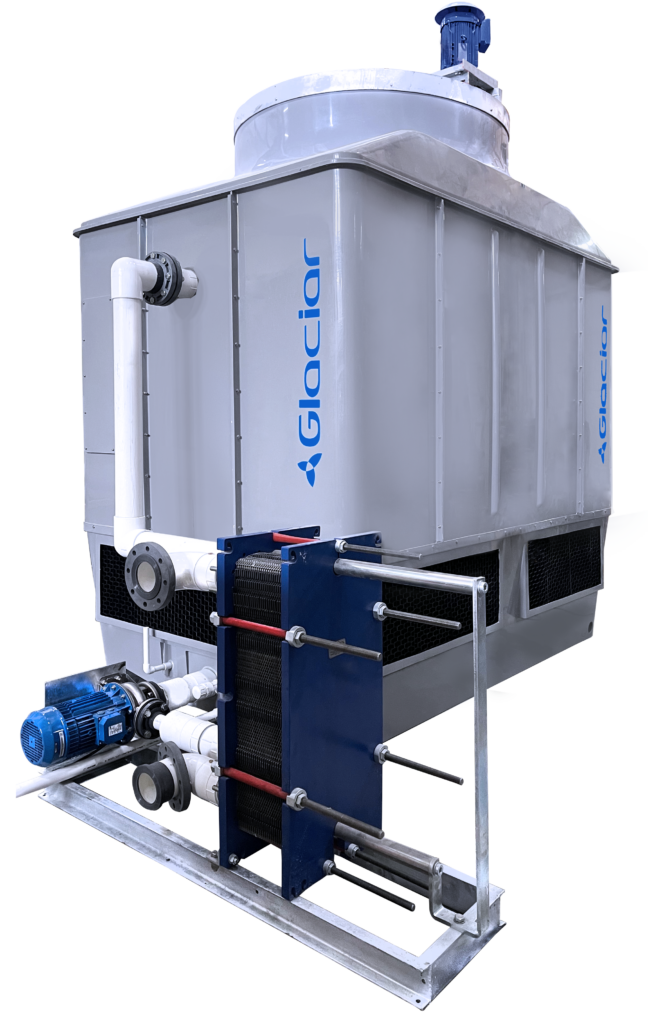

Enfriador de circuito cerrado
Los enfriadores de circuito cerrado de Glaciar son fabricados en resinas reforzadas con fibra de vidrio y partes metálicas en acero galvanizado o inoxidable para garantizar una alta resistencia a las extremas condiciones de trabajo.
El sistema está compuesto por una torre de enfriamiento con relleno de PVC y boquillas distribuidoras de alta eficiencia para cubrir toda el área de evaporación, acoplada por medio de una bomba centrífuga en línea a un intercambiador de calor de placas del tipo sellado o abierto, de acuerdo a las condiciones de trabajo.
Todo el conjunto viene montado sobre una base rígida de acero galvanizado.
El enfriador glaciar tiene grandes ventajas comparado con el enfriador tradicional del serpentín interno a la torre.
COSTO: nuestros enfriadores son 50% más económicos que cualquier equipo convencional que exista en el mercado.
CONSUMO ENERGÉTICO: la baja caída de presión en el relleno de la torre garantiza un menor consumo de energía en el ventilador, hasta un 30% menos.
MANTENIMIENTO: el enfriador de placas es totalmente accesible para limpieza en caso de obstrucción apreciable, sin embargo, su sistema de retro lavado garantiza una limpieza permanente.
INTERCAMBIADOR DE CALOR: Fabricado en acero inoxidable 304 que garantiza mayor duración frente a los enfriadores de circuito cerrado fabricados con serpentines internos en cobre o acero al carbono.
Características
CARCAZA: En resina reforzada con fibra de vidrio resistente a ácidos, álcalis y rayos UV.
RELLENO: En PVC fabricados por Brentwood según Standard specification STD 136 del CTI (Colling Technology Institute)
BOQUILLAS: de altísima eficiencia, baja caída de presión y formato cuadrado.
PERSIANAS: en PVC tipo laberinto para impedir la entrada de rayos UV.
ELIMINADORES DE GOTAS: En PVC tipo laberinto y para eficiencia superior al 0.002%
VENTILADOR: Fabricado en plástico reforzado y aletas de perfil aerodinámico con ángulo de ataque variable para ajustar los flujos de aire, acoplados directamente o por medio de motoreductos de acuerdo al tamaño.
INTERCAMBIADOR DE PLACAS: del tipo sellado o abierto de acuerdo a las condiciones de trabajo en acero inoxidable 304.
BOMBA CENTRIFUGA: del tipo en línea con filtros en la succión malla 40 y válvulas de cierre.
TUBERÍAS INTERCONEXIÓN: En PVC RDE21 con válvulas para cierre y desvío del agua en el momento del retro lavado del intercambiador.
Intercambiador de placas: Intercambiador de placas de alta eficiencia, con elevados coeficientes de transferencia térmica, separación hidráulica total y diseño compacto, apto para altas temperaturas y presiones de proceso.
Sistema en tuberías PVC: Sistema de tuberías en PVC hidráulico, resistente a corrosión y agentes químicos, con baja rugosidad interna, diseñado para caudales continuos y mínima pérdida de carga.
Bomba de recirculación centrífuga: Bomba centrífuga horizontal para servicio continuo, diseñada según curva hidráulica del sistema, que garantiza caudal nominal, eficiencia estable y operación confiable en aplicaciones industriales.
Relleno similar al CF1200 de Brentwood Industries: Relleno evaporativo tipo film de alto desempeño térmico, fabricado en PVC, con geometría optimizada para maximizar superficie de contacto aire–agua y baja pérdida de presión.
Persianas y eliminadores de gotas similares a los fabricados por Brentwood Industries: Persianas y eliminadores de gotas de alta eficiencia, diseñados para limitar el arrastre a valores típicos ≤0,001 % del caudal circulante y optimizar el flujo de aire.
